大電流注入（BCI）法利用電流注入探頭通過將電流直接感應到連接線束進行抗擾性試驗的一種方法。該注入探頭由一個耦?合鉗組成，被測系統的電纜從耦合鉗中穿過。然后通過改變感應信號的頻率進行抗擾性試驗。?測試在電波暗室/屏蔽室里進行，信號源輸出的信號經過功率放大器輸出到注入探頭，產生符合特定要求的測試電平。?被測物按照標準測試布置要求進行放置，檢驗被測物在特定電平下是否敏感。
1.大電流注入（BCI）法測試試驗介紹

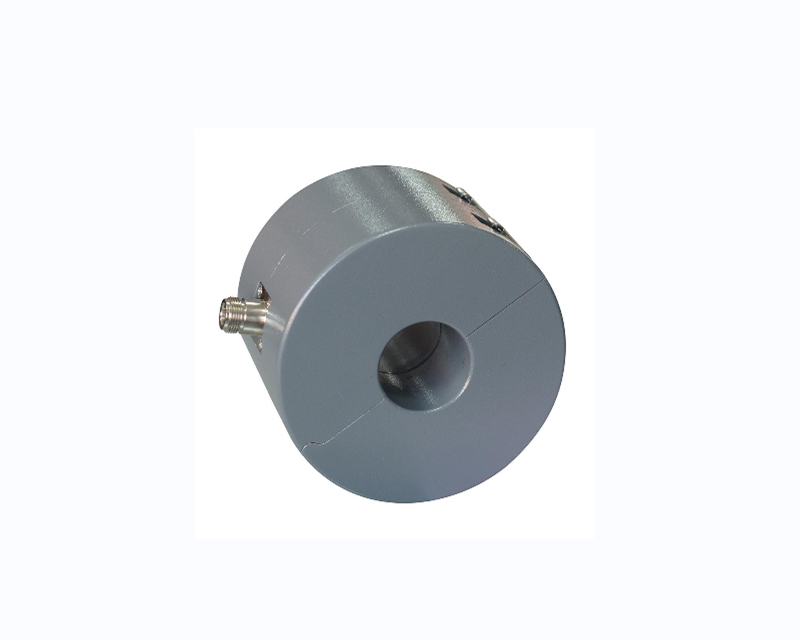

大電流注入（BCI）法是使用電流注入探頭將騷擾信號直接感應到線束上進行抗擾度試驗的一種方法。注入探頭為電流互感器，被測裝置（DUT）的線束穿過其中。
通過改變?cè)囼?yàn)嚴酷等級和感應騷擾的頻率進行抗擾試驗。
適用于M、N、O、L類車輛(不限定車輛動力系統,例如火花點火發動機、柴油發動機、電動機）用電氣/電子部件。
2.大電流注入測試標準：
依據ISO11452-2、GB/T 17619、ECE-R 10.05、2004-104-EC等標準要求，對汽車電子零部件系統等車載電子設備（包括電動汽車DC-DC模塊、車載充電機等）進行BCI大電流注入抗擾度測試。
3.測試方法介紹：
在11452-4中測試方法如下：
替代法：150±10mm、450±10mm和750±10mm；
閉環法：900±10mm，監視探頭與EUT的距離是50±10mm,替代法中監測探頭可有可無；
TWC法：100±10mm,50Ω的負載離管狀波耦合器至少200mm。
